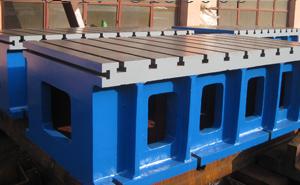

機床試車墊箱
簡介:機床試車墊箱也稱作方箱工作臺,用于鏜床零部件平行度、垂直度的檢驗和劃線時支撐工件,一般為邊長相同的正方體或長方體。
機床試車墊箱也稱作方箱工作臺,用于鏜床零部件平行度、垂直度的檢驗和劃線時支撐工件,一般為邊長相同的正方體或長方體。試車墊箱按JB/T3411.56-99標準制造,材質HT200。 我廠機床試車墊箱鑄件采用HT200-HT250,二次回火處理,保證鑄件穩定性及硬度。
1. 機床試車墊箱用途:鏜床方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。鏜床方箱是用鑄鐵制成的具體6個工作面的空腔正方體,其中一個工作面上有V型槽。方箱檢定的環境條件:常溫、常濕。
2. 機床試車墊箱要求:鏜床方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆,棱邊倒角。在方箱內壁應有標牌,并標有規格尺寸,級別出廠編號、制造廠名稱。
3. 機床試車墊箱精度:對于刮 方箱除檢定平面度外,還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為:1級、2級不少于25點;3級不少于20點。
鑄鐵墊箱的 點:劃大型笨重的工件時,不用翻轉工件,先將直角箱位置調好,再將劃線盤底面靠在直角箱的垂面上,即可劃出工件上的垂線;還可用來加劃針盤和度尺;也可借助于C形夾鉗,將工件加緊在直角箱上,進行劃線。
機床試車墊箱須在常溫、常濕的環境下使用或保存。使用時,把工件和鑄鐵墊箱擦拭干凈,注意清潔,保持鑄鐵墊箱精度。
